schematy ideowe
 |

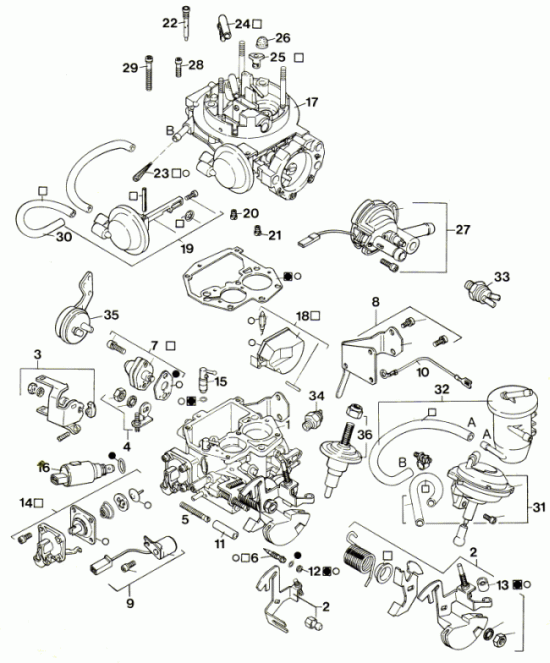

1. Korpus gaźnika 2. Elementy na ośce przepustnicy dolnej 3. Elementy z drugiej strony ośki przepustnicy dolnej 4. Wkręt regulacyjny uchylający przepustnicę II stopnia 5. Wkręt regulacyjny uchylający przepustnicę I stopnia 6. Wkręt regulacyjny składu mieszanki 7. Układ wzbogacania mieszanki. 8. Uchwyt zbiornika wyrównawczego benzyny 9. Podgrzewacz kanału mieszanki 10. Masa gaźnik-silnik 11. Tulejka prowadząca 12. Zaślepka 13. Zaślepka 14. Składowe pompki przyspieszającej 15. Wstrzyk paliwa do gardzieli 16. Elektrozawór odcinający 17. Korpus gaźnika 18. Igliczka zaworu i pływak 19. Korektor przerywania ssania 20. Dysza główna I stopnia 21. Dysza główna II stopnia 22. Dysza wolnych obrotów 23. Siateczka zabezpieczająca przed osadami 24. Rurka odprowadzająca opary paliwa do gardzieli 25. Dysza kalibrowa 26. Siatka zabezpieczająca 27. Ssawka wodno-elektryczna 28. Rurka powietrzna 29. Rurka powietrzna 30. Wężyk gumowy 31. Siłownik uchylenia przepustnicy II stopnia 32. Wężyk gumowy 33. Zaworek termiczny 34. Podgrzewacz kanału 35. Elektryczny zawór podciśnieniowy 36. Tłumik spadku obrotów |
